Neben dem CAD sind für mein Projekt noch andere Dateien entstanden.

Zur Einführung in die Thematik mußte ich ein Beispiel einer Halle aufbereiten und vorstellen:

Beispiel einer Halle

Beispiel einer Halle als PDF, 802 kB

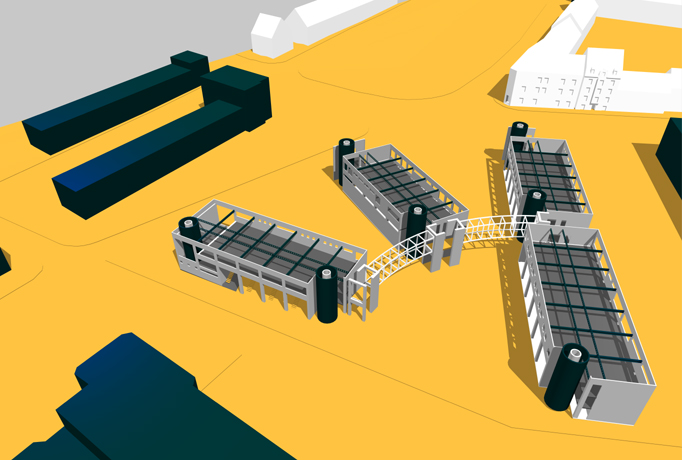

Einmal habe ich die komplette Feuerwehr mit dem dreidimensionalen Umgebungsmodell in der bei Nemetschek Allplan maximal möglichen Auflösung gerendert. Dabei hat mein Pentium I 233 Mhz sage und schreibe 23 Stunden gerendert.

Gerenderte Feuerwehr

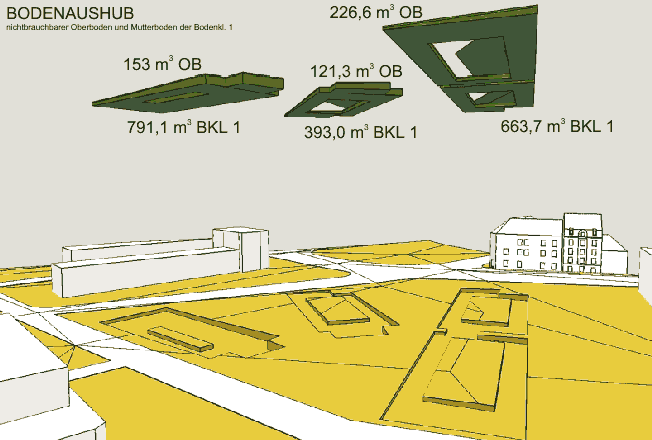

Für die Bauorganistationshausübung habe ich das 3D-Geländemodell benützt, um die Mengenermittlung des Aushubs und der Verfüllung zu "berechnen"

Aushub und Fundamente

Aushub und Fundamente als PDF, 376 kB

Ablaufpläne für die Planung des Rohbaus waren auch gefordert:

Grobablaufplan

Grobablaufplan als PDF, 732 kB

Feinablaufplan

Feinablaufplan als PDF, 33 kB

Mit einem Routenplanungsprogramm und etwas Nachbearbeitung entstanden die folgenden Straßenpläne, die eine geografischen Einordnung des Baugrundstücks und eine Planung von Transportwegen erlauben:

Großer Straßenplan

Großer Straßenplan als PDF, 3.31 MB

Kleiner Straßenplan

Kleiner Straßenplan als PDF, 930 kB
